📐 Tipos de ajustes y tolerancias
Los tipos de ajustes y tolerancias nos ayudan a conseguir el principio de intercambiabilidad.
Esto quiere decir que podemos sustituir una pieza rota por otra igual ya que dicha pieza sigue los mismos criterios de fabricación que la anterior, respetando el tipo de ajuste y la tolerancia necesaria para su uso.
🎓 Cursos relacionados con tipos de ajustes y tolerancias
🔘 Tipos de ajustes
Los tipos de ajustes a la hora de unir dos piezas son los siguientes:
- Holgado
- Giratorio
- Deslizante
- Duro
- Muy duro

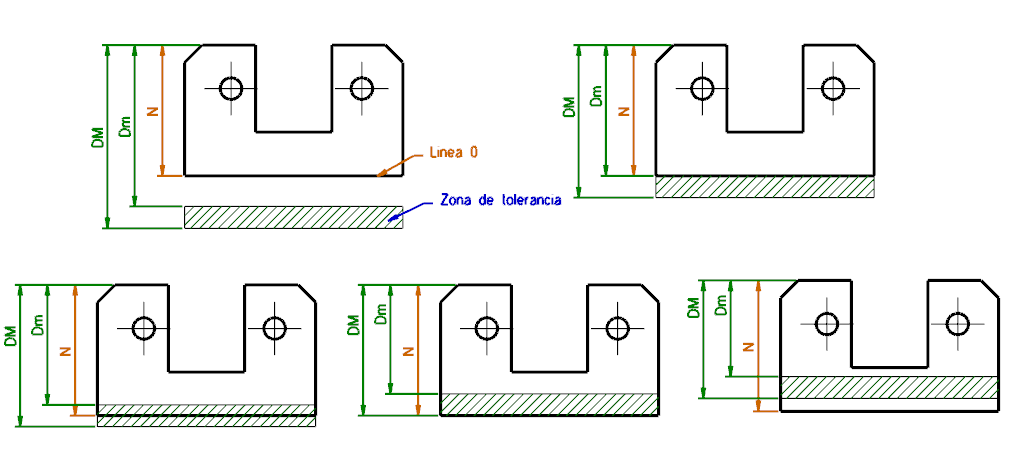

En la siguiente imagen se ven representadas las diferentes posiciones de la zona de tolerancia respecto a la línea 0, o lo que es lo mismo, la medida nominal sin tolerancia.
🔘 Tipos de tolerancias
Las tolerancias se dividen en dos tipos fundamentales: la tolerancias geométricas y las tolerancias dimensionales.
🔹 Tolerancias geométricas
Las tolerancias geométricas controlan la forma, la posición, la orientación y la oscilación de una pieza.
Algunas de las tolerancias geométricas más importantes son:
- Rectitud
- Redondez
- Cilindricidad
- Planicidad
- Coaxialidad de un eje
- Simetría de un plano
- Perpendicularidad
- Paralelismo

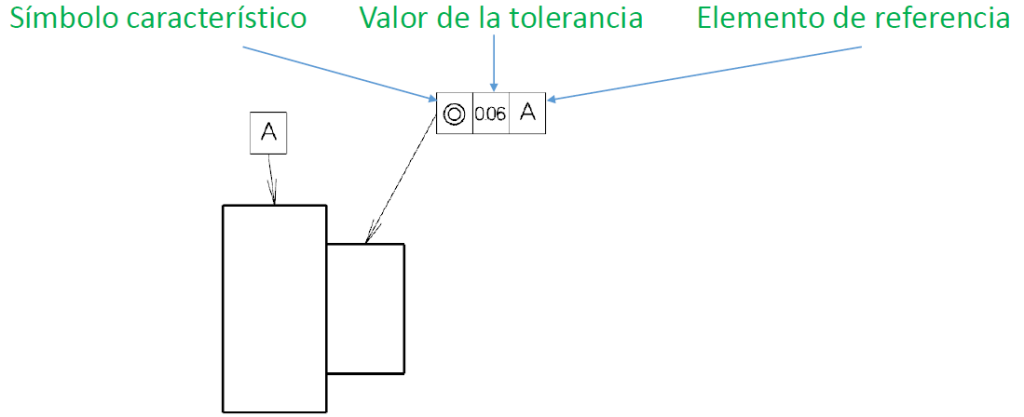

Cuando te encuentres con una tolerancia geométrica en un plano verás tres informaciones esenciales. El símbolo de la tolerancia, el valor y el elemento que lleva esa tolerancia.
🔹 Tolerancias dimensionales
La tolerancia dimensional es la anchura máxima y mínima permitida en una determinada medida.
Dependiendo del tipo de ajustes que se necesite en cada caso, el ingeniero mecánico decidirá qué tolerancia dimensional es la apropiada para la unión de las piezas que vamos a fabricar.
Para facilitar la toma de decisiones existen una tablas normalizadas por la unión europea que nos ayudan a saber qué medidas máximas y mínimas debemos dejar tanto en agujeros como en ejes.
Además, para saber si nos referimos a un eje o un agujero, se ha decidido escribir minúsculas para los ejes y mayúsculas para los agujeros.
Veamos a continuación un ejemplo extraído de las tablas.
Una tolerancia d6 en el eje de diámetro 20 (entre 18 y 30) dará un agujero de tolerancias entre -65 de máxima y -78 de mínima. Esto llevado a algo medible nos dará un tolerancia de agujero entre 19.935 mm y 19.922 mm.
Una vez tenemos la tolerancia del eje podemos hacer lo mismo con la tolerancia del agujero. La unión de las dos tolerancias será la que defina el tipo de ajuste que vamos a dejar en el conjunto de piezas.
🎓 Cursos relacionados con tipos de ajustes y tolerancias

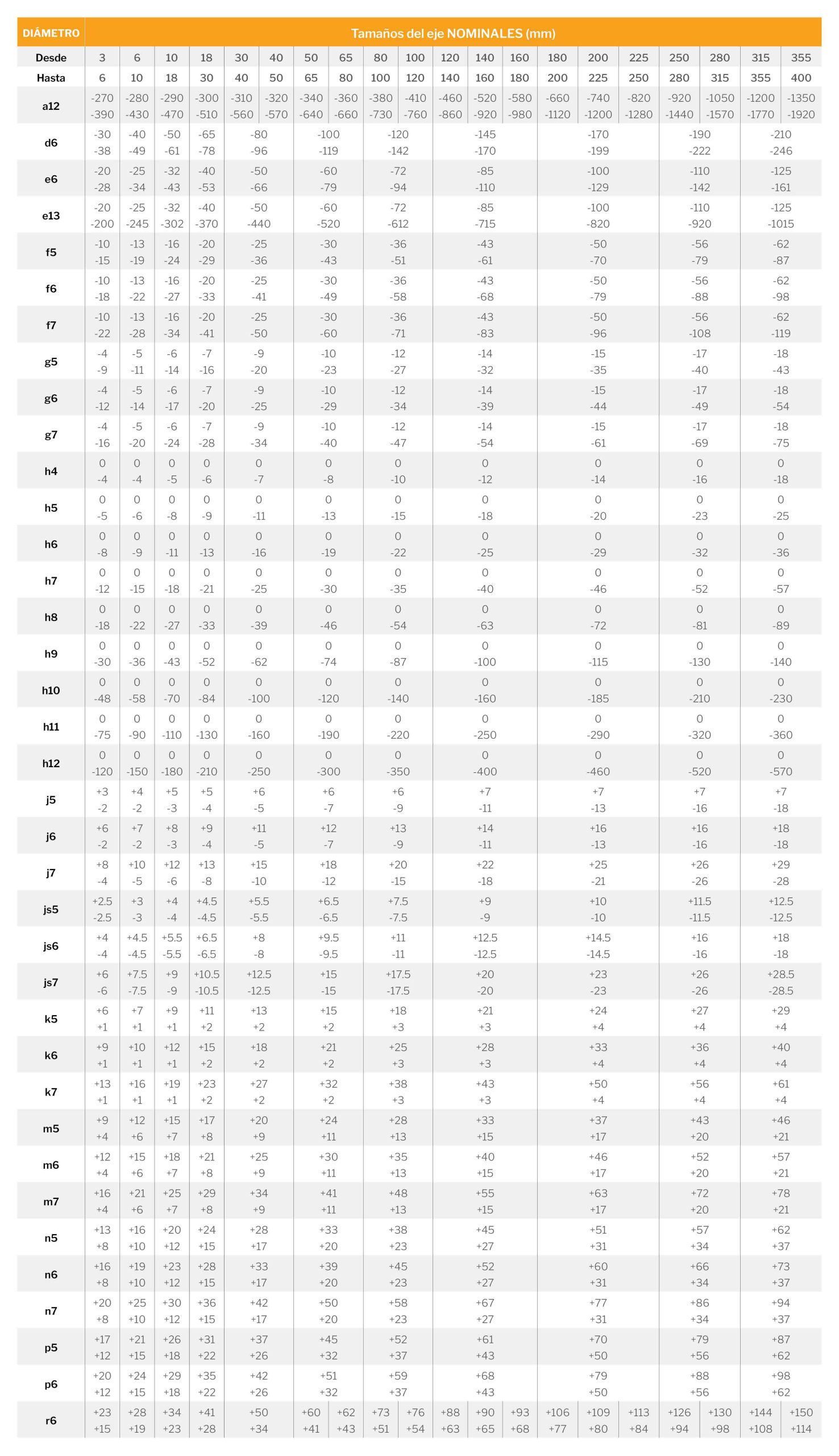

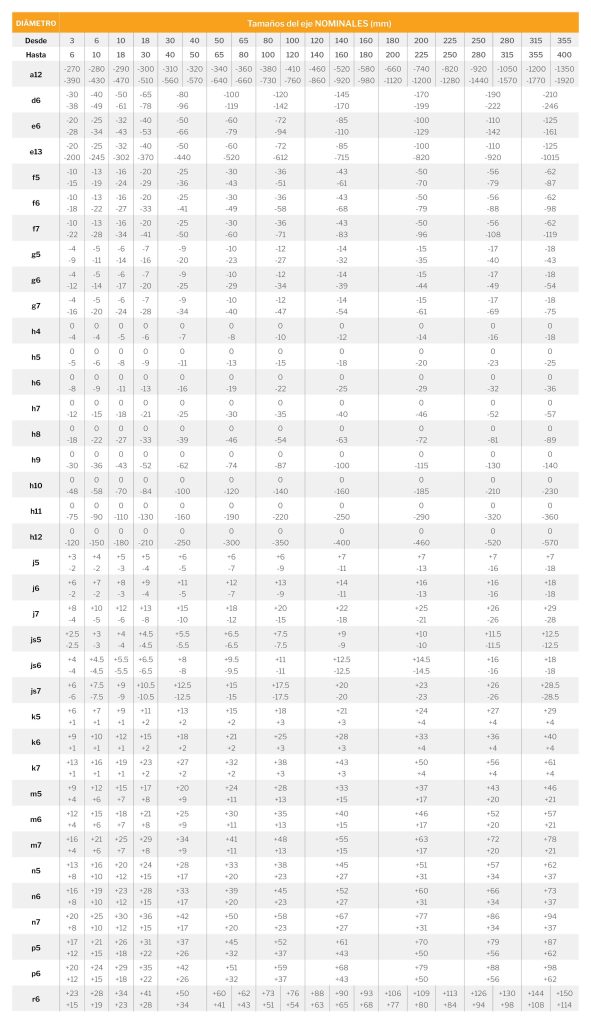

🧮 Tabla de tolerancias dimensionales para eje

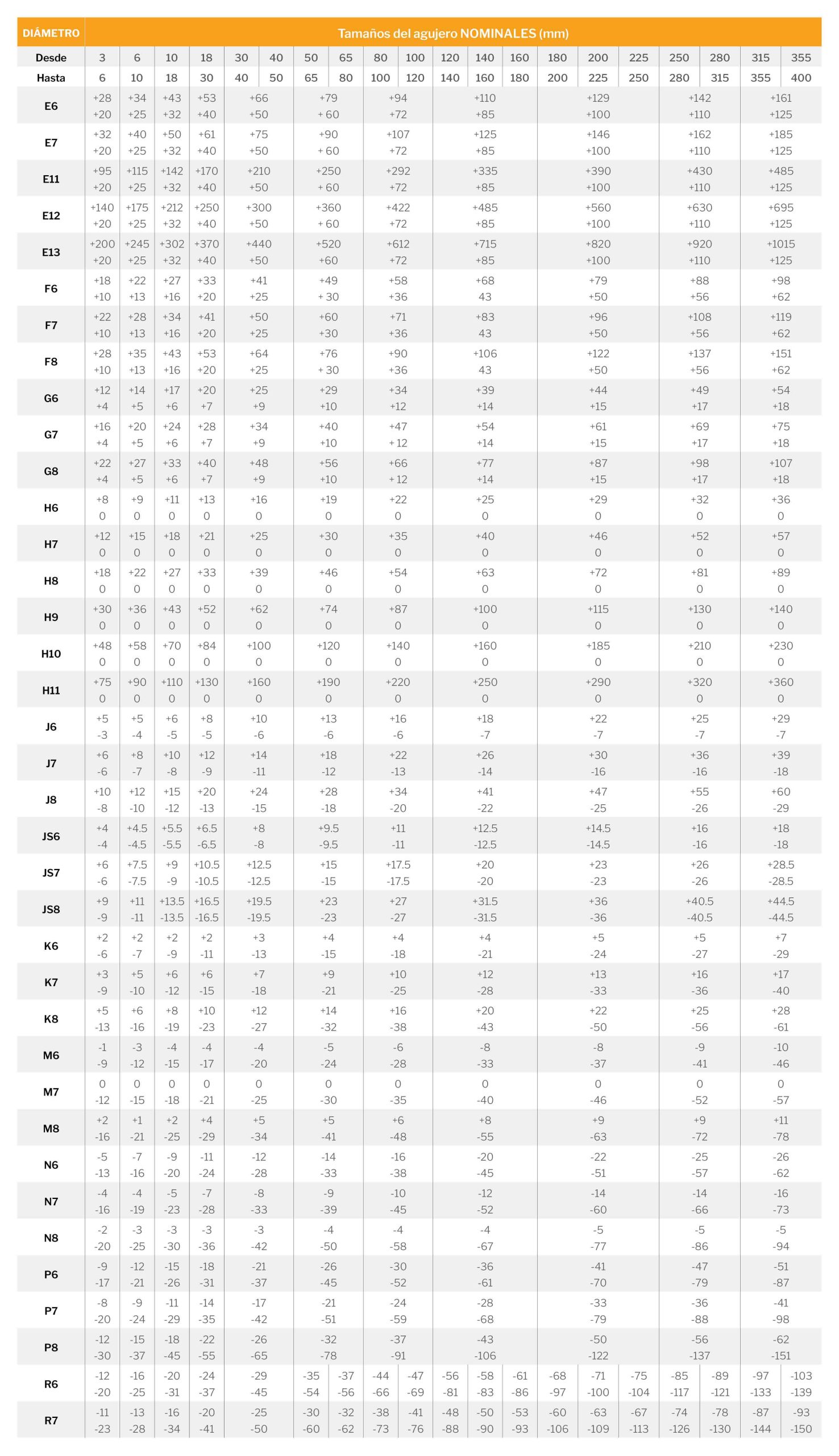

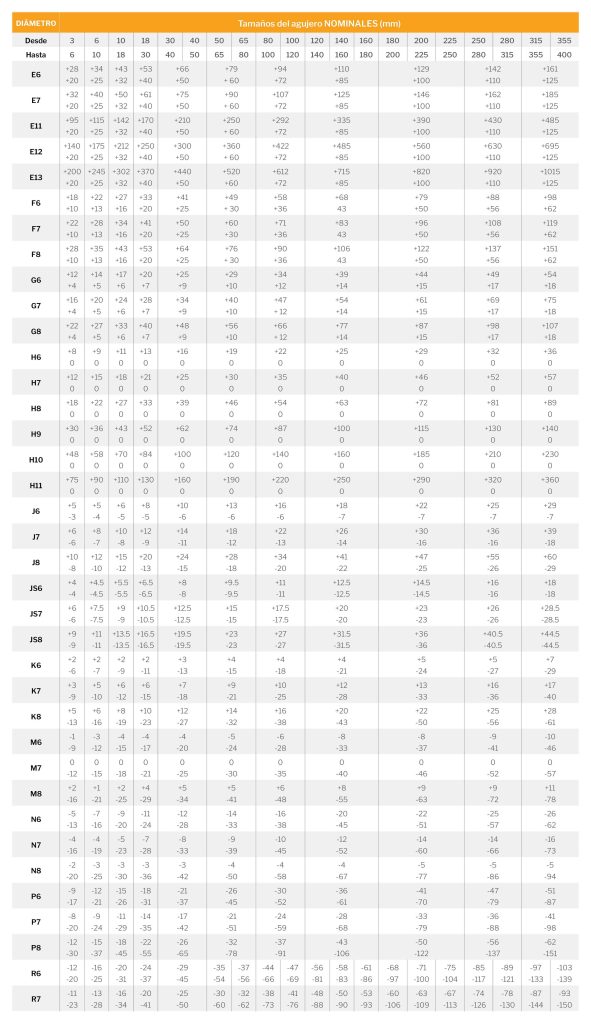

🧮 Tabla de tolerancias dimensionales para agujero

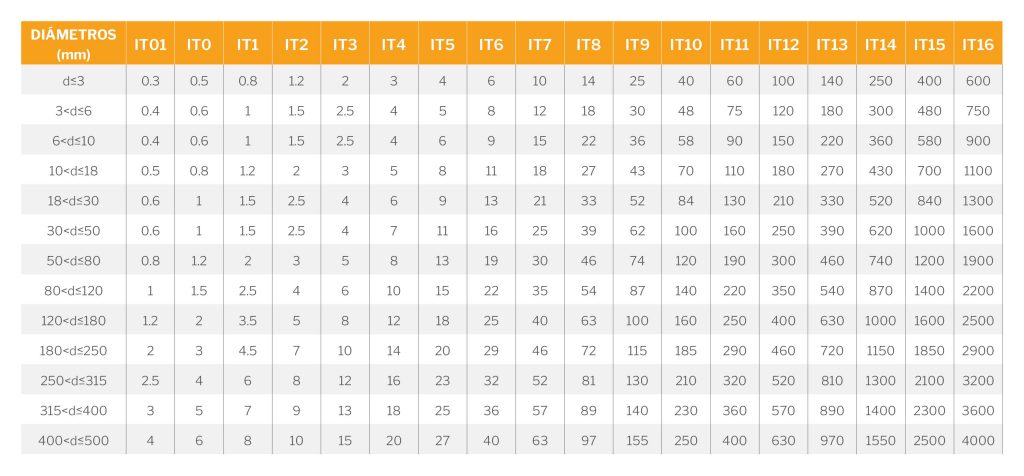

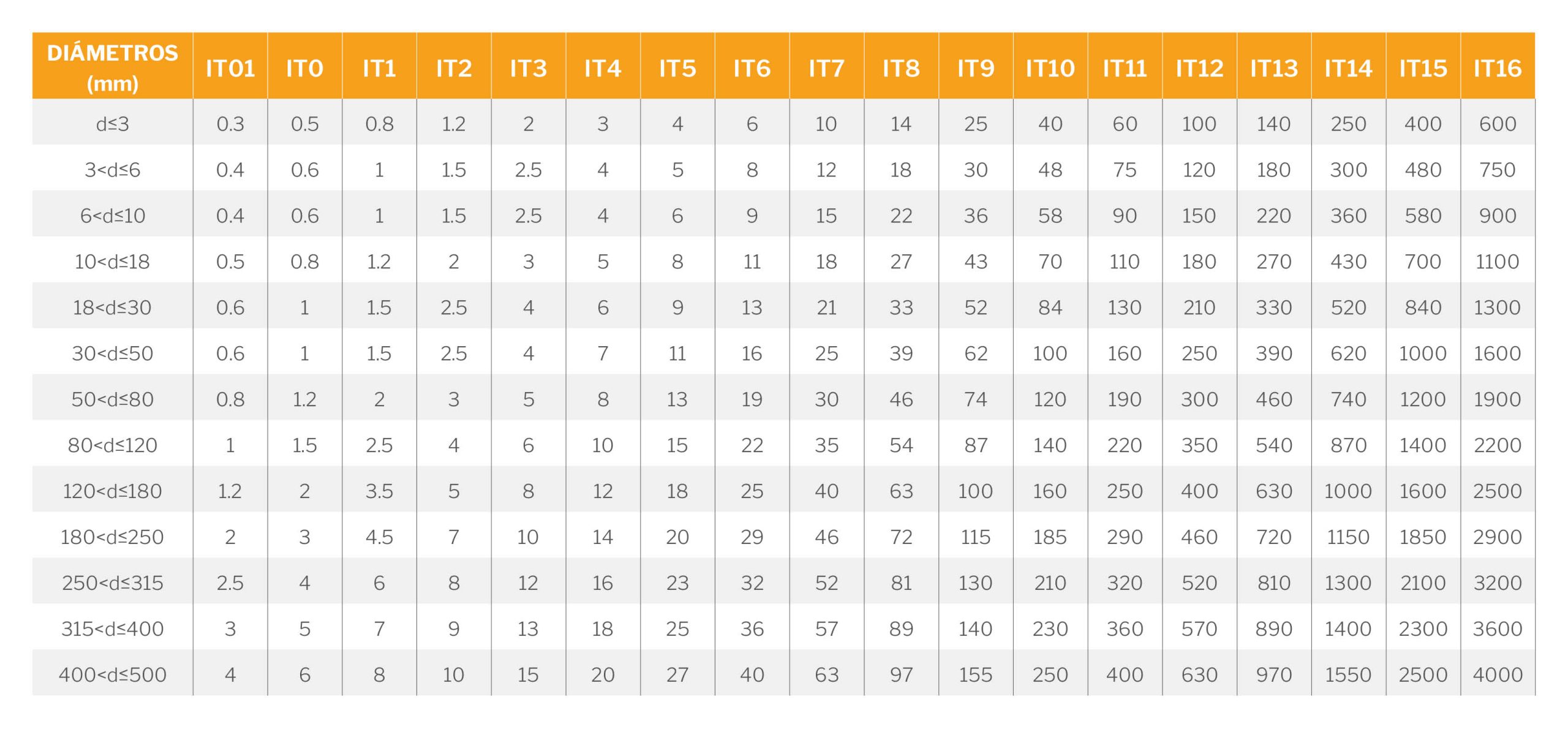

🧮 Tabla de tolerancias según su calidad
Además de definir los tipo de ajustes, las tolerancias dimensionales también definen la calidad de la pieza fabricada.
Los números que se aprecian en la tabla de tolerancias son en micras o milésimas de milímetro.
Para que esta tabla se entienda desde un punto de vista más práctico podemos suponer que:
- De IT01 a IT0 son calidades ultra-precisas
- De IT1 a IT3 calibres y piezas de gran precisión
- De IT4 a IT10 piezas destinadas a ajustar
- De IT11 a IT16 piezas que no han de ajustar
Uno de los libros imprescindibles en los que encontrarás las tablas que te he dejado aquí arriba y muchas más de tu interés es Máquinas prontuario. Técnicas, máquinas, herramientas. Es uno de los que no puede faltar en ningún taller de mecanizado.
También sería interesante tener un juego calas patrón, para asegurarte de que has mecanizado a la milésima tus piezas.
