¿Qué es el dibujo técnico y para qué sirve en mecanizado?
Cuando trabajamos en un taller de mecanizado, hay un elemento indispensable que nos acompaña desde el primer minuto en el taller: el plano.
Antes de mecanizar una pieza en el torno o en la fresadora CNC, necesitamos saber exactamente qué forma tiene, sus dimensiones, tolerancias, acabado superficial y exigencias geométricas. Sin esa información, es imposible fabricar nada.
Aquí es donde entra en juego el dibujo técnico industrial. Si quieres saber qué es el dibujo técnico sigue leyendo que esto te intersa.
¿Qué es el dibujo técnico y por qué no es un dibujo artístico?
Para entender qué es el dibujo técnico debemos verlo como un sistema de representación gráfico, preciso y normalizado diseñado para transmitir toda la información necesaria para construir un objeto real.
En el dibujo técnico mecánico, a diferencia del dibujo artístico, no hay espacio para la interpretación libre ni la creatividad del dibujante. Si un delineante dibuja una pieza, el operario del taller o el programador CNC tiene que entender exactamente lo mismo.

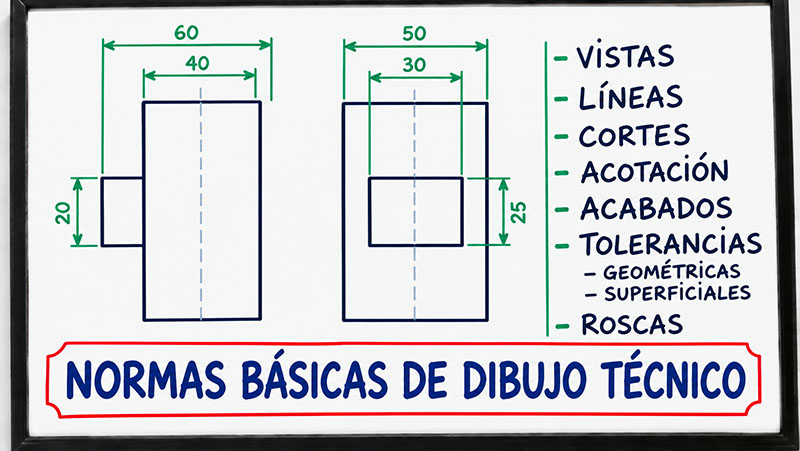

Por eso se utilizan normas internacionales que regulan el uso de:
- Vistas normalizadas
- Líneas y grosores convencionales
- Cotas e información dimensional
- Tolerancias dimensionales y geométricas
- Cortes y secciones
- Símbolos de acabados superficiales y roscas
¿Para qué sirve el dibujo técnico en el taller de mecanizado?
La función principal del dibujo técnico en mecanizado es servir de puente entre la oficina técnica y el taller. Por ello, es muy importante saber qué es el dibujo técnico, porque necesitamos una comunicación perfecta entre técnicos de taller y oficina.
Imagina que tienes que fabricar una pieza en una fresadora CNC o en un torno convencional. Como operario o programador, no te basta con saber que la pieza es «un cilindro con un escalón». Necesitas conocer entre otras cosas:
- Dimensiones exactas. Diámetros, longitudes y ángulos.
- Límites de tolerancia. Cuánto te puedes desviar sin inutilizar la pieza.
- Calidad de acabado. Qué rugosidad superficial requiere la zona de trabajo.
Si el plano no está correctamente acotado y normalizado, la cadena de producción se rompe y llegan los errores.
🎓 Cursos relacionados con el dibujo técnico
El dibujo técnico industrial como lenguaje universal
Una de las grandes ventajas del dibujo técnico industrial es que funciona como un auténtico lenguaje universal. Un plano realizado siguiendo normas internacionales, como las normas ISO, puede ser interpretado por un técnico, un tornero o un programador CNC independientemente del país en el que se encuentre.
Esto es especialmente importante en el mecanizado, donde una pequeña diferencia en la interpretación de un plano puede provocar errores en las dimensiones, los ajustes, la geometría o incluso en la fabricación completa de una pieza.
Para que este lenguaje funcione correctamente, es necesario respetar una serie de normas y convenciones de representación. Algunas de las más habituales son:
- Vistas normalizadas
- Aristas ocultas
- Ejes de simetría y centros
- Acotación
- Escalas
- Vistas y proyecciones
- Cortes y secciones
- Tolerancias dimensionales
- Tolerancias geométricas
- Estados superficiales y rugosidad
Estas normas no son simples convenciones estéticas: permiten transmitir información dimensional, geométrica y tecnológica de forma precisa. Por eso, antes de fabricar una pieza, es fundamental saber interpretar correctamente todos los elementos del plano: líneas, vistas, cotas, tolerancias, cortes, símbolos, escalas y estados superficiales.
Elementos clave en la interpretación de planos mecánicos
Para dominar la interpretación de planos, no basta con mirar el dibujo; hay que comprender la estructura de sus elementos fundamentales:
Vistas normalizadas
Representan la pieza tridimensional en dos dimensiones. Es clave dominar la diferencia entre el sistema europeo (primer diedro) y el sistema americano (tercer diedro). Confundir ambos sistemas puede hacer que fabriques la pieza exactamente al revés.
Tipos y grosores de línea
Cada tipo de línea tiene un significado concreto. Por ejemplo, la línea continua gruesa representa normalmente contornos y aristas visibles, mientras que la línea continua fina se utiliza para cotas, líneas auxiliares o referencias.
Aristas ocultas
Las aristas que no son visibles desde la vista representada se indican mediante líneas discontinuas finas. Esto permite conocer la geometría que queda oculta sin necesidad de dibujarla como si fuera visible.
Ejes de simetría y centros
Los ejes y centros se representan habitualmente mediante líneas de trazo y punto, permitiendo identificar elementos como agujeros, cilindros, simetrías o centros de revolución.
Acotación
Las dimensiones de la pieza deben indicarse mediante un sistema de cotas normalizado, utilizando líneas de cota, líneas auxiliares, cifras y símbolos correctamente colocados. La cota debe proporcionar la información necesaria para fabricar la pieza sin tener que medir el dibujo.
Escalas
Una pieza puede representarse a una escala diferente de su tamaño real. La escala utilizada debe estar indicada y nunca se debe asumir que una medida obtenida midiendo directamente el dibujo es la dimensión real de fabricación.
Cortes y secciones
Cuando determinados elementos interiores no pueden interpretarse correctamente mediante vistas exteriores, se utilizan cortes y secciones. Las superficies atravesadas por el plano de corte se identifican normalmente mediante rayado, siguiendo las convenciones correspondientes.
Tolerancias dimensionales
Una medida nominal no siempre representa una dimensión exacta. Cuando es necesario limitar la variación admisible, se indican tolerancias dimensionales, por ejemplo, 20 ± 0,02 mm. Estas tolerancias son fundamentales para garantizar que las piezas puedan fabricarse y ensamblarse correctamente.
Tolerancias geométricas
No basta con controlar el tamaño de una pieza. También puede ser necesario controlar su forma, orientación, posición o alabeo. Para ello se utilizan símbolos normalizados de tolerancias geométricas, como los de perpendicularidad, paralelismo, posición o concentricidad.
Estados superficiales y rugosidad
Las superficies de una pieza pueden requerir un determinado acabado superficial. La rugosidad y otros requisitos de fabricación se indican mediante los símbolos de textura superficial y los valores correspondientes, lo que permite saber qué acabado debe conseguirse durante el mecanizado.
El principio de intercambiabilidad en fabricación mecánica
El dibujo técnico es el pilar de la producción industrial moderna gracias al principio de intercambiabilidad.
Si una pieza de un conjunto se desgasta o rompe, el taller debe ser capaz de fabricar un repuesto exacto utilizando únicamente la información del plano. Si el dibujo técnico respeta las tolerancias y especificaciones, la nueva pieza encajará perfectamente en el conjunto sin necesidad de ajustes artesanales.
¿Por qué debes aprender dibujo técnico si trabajas en mecanizado?
Ya seas tornero, fresador, ajustador o programador de CNC, la interpretación de planos mecánicos es la habilidad base sobre la que se construye toda tu carrera profesional.
Saber leer un plano te permite:
- Reducir errores y rechazos de piezas en el taller.
- Elegir las estrategias y herramientas de mecanizado más adecuadas.
- Programar máquinas CNC con precisión.
- Comunicarte eficazmente con el departamento de diseño o la oficina técnica.
